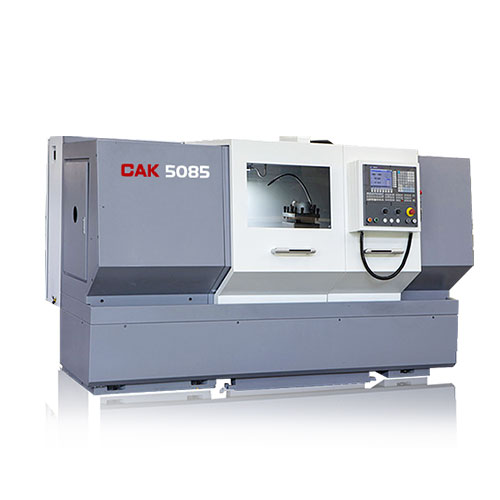

CAK50/61系列數控車床
CAK50/61系列數控車床該種規格齊全，可以實現軸類、盤類的內外表面，錐面、圓弧、螺紋、鏜孔、鉸孔加工，也可以實現非圓曲線加工。
0.00
0.00
產品特點：
CAK50/61系列數控車床該種規格齊全，可以實現軸類、盤類的內外表面，錐面、圓弧、螺紋、鏜孔、鉸孔加工，也可以實現非圓曲線加工。
CAK50/61系列數控車床技術參數：
| 名稱 | 單位 | CAK50j | CAK50i | CAK61j | CAK61i |
| 系列 | 系列 | 系列 | 系列 | ||
| 床身大回轉直徑 | mm | 500 | 500 | 610 | 610 |
| 導軌跨度 | mm | 400 | 400 | 400 | 400 |
| 工件長度 | mm | 640 890 1390 1900 | 640 890 1390 1900 | 640 890 1390 1900 | 640 890 1390 1900 |
| 車削長度 | mm | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 |
| 車削直徑 | |||||
| 立式刀架 | mm | 500(立四) | 500(立四) | 610(立四) | 610(立四) |
| 360(立六) | 360(立六) | 480(立六) | 480(立六) | ||
| 滑板上回轉直徑 | |||||
| 立式刀架 | mm | 300 | 300 | 370 | 370 |
| 車削直徑 | |||||
| 臥式刀架 | mm | 400 | 400 | 500 | 500 |
| 滑板上回轉直徑 | |||||
| 臥式刀架 | mm | 280 | 280 | 350 | 350 |
| 主軸端部型式及代號 | mm | A8 | A8 | A8 | A8 |
| 距床身 | mm | 250 | 250 | 305 | 305 |
| 距地面 | mm | 1130 | 1130 | 1185 | 1185 |
| 刀架轉位時間(一工位) | s | 2.4(立四) 2.2(立六) 1.6(臥六) | 2.4(立四) 2.2(立六) 1.6(臥六) | 2.4(立四) 2.2(立六) 1.6(臥六) | 2.4(立四) 2.2(立六) 1.6(臥六) |
| 刀架轉位重復定位精度 | mm | 0.008" | 0.008" | 0.008" | 0.008" |
| X軸行程 | mm | 250 | 250 | 305 | 305 |
| Z軸行程 | mm | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 |
| 工件精度 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |
| 工件表面粗糙度 | μm | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 |
| 尾臺套筒直徑/行程 | mm | 75/150 | 75/150 | 75/150 | 75/150 |
| 尾座錐孔錐度 | 莫氏5號 | 莫氏5號 | 莫氏5號 | 莫氏5號 | |
| 刀桿尺寸 | |||||
| 外圓 | mm | □25×25 | □25×25 | □25×25 | □25×25 |
| 內孔 | mm | φ32,φ25 | φ32,φ25 | φ32,φ25 | φ32,φ25 |
| 承重 | |||||
| 軸類件 | kg | 1300 1500 1600 1700 | 1300 1500 1600 1700 | 1300 1500 1600 1700 | 1300 1500 1600 1700 |
| 盤類件 | kg | 600 | 600 | 600 | 600 |
| 機床重量 | kg | 2100 2300 2600 2900 | 2100 2300 2600 2900 | 2200 2500 2700 3000 | 2200 2500 2700 3000 |
